TV Toshiba CRT 29 inch problem garis vertikal

Kasus  Terselesaikan setelah sya membaca Artikel dari blognya Pak Sumarsono Budiharjo

Berikut kutipan blognya

Memahami TA8859 kontrol EW dan Vertikal

• IC ini kadang dijumpai pada Toshiba lama layar besar atau Panasonic lama pada sirkit Vertikal.
• Dipasang antara ic besar Chroma (misal AN5607,M52707) dan ic Vertikal-out.
• Berfungsi untuk pengaturan kontrol EW dan Vertikal melalui kontrol sda/scl, karena seperti kedua contoh ic diatas belum memiliki fasilitas kontrol EW

Blok diagram TA8859
Contoh sirkit TA8859


Data tegangan kaki2 TA8659

Trobelshuting kerusakan vertikal satu garis

• Pastikan dulu bagian ic Vertikal-out telah bekerja normal, yaitu dengan cara menyentuh-nyentuh kaki inputnya dan garis harus nampak gerak-gerak keatas-bawah
• Cek tegangan Vcc 12v pin-3 TA8859
• Cek tegangan sekitar 2.5v pada pin-6 (V.feedback). Tegangan ini umumnya berasal dari kumparan def yoke
• Elko filter pada pin-15 (V.ramp) kalau kering akan menyebabkan vertikal satu garis. Cek nilai dengan kapsitan-meter atau cek dengan esr-meter
• Kalau TA8859 telah bekerja normal, maka jika pin-13 input triger disentuh-sentuh layar harus bisa membuka.
• Kalau TA8859 telah bekerja normal tetap satu garis, berarti kerusakan ada pada ic chroma.

Selengkapnya

FLASHING NOKIA 103 RM-1035

Cara flashing Nokia 103 rm-1035

untuk flashing kali ini saya menggunakan miracel box carck,cari aja di google banyak kok yang share.

frimwarenya download disini

sebelumnya usahakan backup dulu,pertama instal driver nokia mtk selanjutnya arahkan frimwarenya dan jangan lupa centang only frimware agar partisi imei tidak terinstal

lalu tahap flashingnya cabut batrai masukan lagi tekan star buton di miraclenya lalu tekan tombol pwer hp nya sambil memasukan usb nya,biarkan sampai selesai,disini sya tidak sampai selesai 100% karena dicentang only frimwarenya,tapi hp bisa hidup normal kok...

Lebih jelasnya silahkan lihat videonya diyoutube saya dibawah ini.

Selengkapnya

LED TV COOCA GAMBAR GARIS BERGETAR

Flexibel dari cof ke panel glas sobek,sya sobekin dikit kebawahnya ehh getarnya hilang,tapi ada garis vertical tapi ga terlalu kelihatan kok..

Selengkapnya

TV SANYO PROTEK

Problem tv sanyo protek mungkin kerusakan bisa sama seperti dibawah ini

sebagian sumber saya ambil dari blog alextro service

Selengkapnya

CARA BACKUP FOTO DAN DOCUMENT PADA HP RUSAK

Bingung HP anda rusak dan tidak bisa di perbaiki lagi... Tapi banyak data- data penting didalamnya.
Jangan khawatir,berikut saya akan memberi solusi cara backupnya,dengan catatan IC eMMCnya masih hidup.

Next...caranya ialah menggunakan box flasher eMMC..
Adapun caranya lihat video dibawah ini

Pastikan anda mempunyai box flashernya untuk membackup eMMCnya 😁😁

Selengkapnya

CARA FLASHING DAN MEMBUKA PASSWORD NOKIA E63 RM437

Berikut adalah cara flashing dan membuka password nokia e63 rm437

1. Langka pertama download semua bahannya di bawah ini
tools flashing
driver nokia
frimware nokia e63

2. Setelah semuanya didownload kemudian extrak tools dan frimwarenya jangan lupa instal driver nokianya dulu,kemudian buka tools flashingnya,konfigurasi penempatan frimware dan tools nya seperti gambar ini

3. Dalam posisi Nokia OFF dan baterai terpasang, colokkan kabel USB kemudian tekan tombol power. Biarkan komputer mendeteksi Nokia anda, dan setelah itu proses flashing akan berjalan ditandai loading muncul di bagian bawah bar.

Jika ternyata proses flashing belum berjalan, coba anda cabut kembali kabel data dan baterai, lalu pasang kembali baterai-nya kemudian ulangi lagi masukkan data diatas sampai proses terakhir.

Silakan tunggu proses flashing selesai dan setelah selesai silakan cabut kabel dan baterai , pasang kembali baterai lalu nyalakan, lalu lakukan setting di ponsel anda.

Demikian semoga bermanfaat...

Selengkapnya

CARA SERVICE LAPTOP YANG SERING MATI SENDIRI

Setelah di identifikasi ternyata laptop over heat,saya sudah coba bersihkan fann beserta MBnya juga fasta processornya di tambah ternyata problem masih sama,lalu saya ganti fannya juga ternayta masih sama juga..hadehhhh....................
Untung saya saya inget waktu perbaikian laptop dahulu,yaitu dengan memotong jalur positif fannya ya terhubung ke MB,pict nya seperti dibawah ini.

Atau bisa juga lihat videonya dibawah ini.

Sekian semoga bermanfaat...

Selengkapnya

CARA ISI GAMES PS 2 MENGGUNAKAN FLASHDISK

Download dulu semua bahannya dibawah ini
1) SmartDisk_FAT32_tool
2)  USBUtil v2.00

Caranya:
Format dahulu flashdisknya menggunakan SmartDisk_FAT32_tool

Setelah di format kemuadian isi gamesnya menggunakan USBUtil v2.00

File Gmaes bisa langsung dari Disck ps2 atau bisa juga download kumpulan games ps2 ber foramt iso DISINI

Selengkapnya

Flashing Asus Z010D aka Zenfone Max

Ada dua cara untuk flashing asus zenfon max ini yg pertama lewat sdupdate dan  menggunakan asus flashtol

Cara pertama download filenya disini lalau rename menjadi update.zip

hidupkan hp menggunakan mode recopery dengan cara tekan volume down dan power,lalu pilih sd update dan arahkan ke file tadi tunggu hingga selesai.

Cara kedua menggunakan asus flashtool

download frimwarenya disini

download asus flashtoolnya v1.0.0.45 disini

caranya matikan hp kemudian tekan power dan volume up sampai tampilan csc lalu sambungkan ke pc dan flash seperti biasa

Selengkapnya

cara flashing membuka password dan micloud dan ubl xiaomi redmi 4X aka santoni

siapkan komputer,saya menggunakan komputer win7 32 bit
download frimware khususnya buat buka password dan clean micloudnya
download file gajah disini

Caranya :
falshingnya harus ke mode EDL ya,kalau ga tau googleing aja ya banyak kok caranya.
flashingnya seperti biasa menggunakan miflash beta
lalau ceklis clean dan unlock
klik flash dan selesai

sudah saya coba  dan sukses 100%

Cara diatas sudah termasuk flashing membuka password dan micloud dan ubl

pokoknya hp clean seperti baru lagi..hehe....

Selengkapnya

CARA PASANG MODBO 5.0 DI PlayStation 2 SLIM 90007

Baru kali ini saya dapat servisan PlayStation tepatnya ps2 slim,dengan problem tidak bisa membaca harddrive (HDD),setelah cek mesin juga softwarenya dan sudah mencari artikel dan tanya teman2 tentang service PlayStation dan sudah mentok,akhirnya saya putuskan rusak modbonya,dan alhamdullilah dugaan saya benar, akhirnya ps2 bisah normal lagi,berikut sedikit uraian tentang perbaikannya..
Sekilas memang sama dengan mesin versi PS2 slim seri scph-90006 tapi setelah saya bongkar dan mau memasang chip matrik modbo 5.0 ternyata berbeda sedikit board mesinnya berikut untuk melihat perbedaannya.

ini titik CX atau Clock seri 90007

ini titik RST atau Reset seri 90007

ini titik jumper modbo versi 90006

masuk setting configurasi matrik tekan segitiga dan lingkaran saat start

atau tekan R1 untuk boot CD/Kaset

Setting boot matrik auto untu memilih booting auto

seting boot mass untuk membaca hdd external

setting boot dev2 untuk hdd NA ps2 fat

ini hasilnya work 100% hehe..

Pemasangan pin sama dengan versi 90006 hanya berbeda dengan titik CX dan RST

Saya sudah coba dan berhasil, silahkan di coba..

Selengkapnya

CARA MEMBUKA AKUN GOOGLE PADA HP ASUS Z010D

Kali ini saya akan membagikan turorial cara membuka atau bypass akun google pada hp asus seri Z010D.

Beberapa minggu lalu saya dapat servisan hp asus Z010D dengan problem terkunci di akun google,sedangkan yang punya lupa email dan passwordnya,hp asus ini sudah OS Marsmelo jadi saya juga mencari tutorialnya di internet juga,nah dibawah ini yang bisa buat baypass akun google hp asus Z010D yang OSnya Marsmelo.

Ada beberap trik untuk baypass hp ini,beda OS beda juga caranya.
bahan-bahannya download dibawah sini
google account manager_6.0.1-23
quickshortcutmaker-2-4-0
es-file-explorer-4-1-6-6-1

lihat juga cara flashingnya disini

Selengkapnya

TAPE MOBIL TOYOTA CD SELALU KELUAR

Pernah saya memperbaiki sebuah tape mobil avanza merk tape mobilnya toyota,sepertinya bawaan mobil tersebut,dan kerusakannya kalau di masukan CD selalu keluar lagi,seolah-olah ada CD didalamnya,singkat cerita saya bongakar mekanik tape nya,dan ditemukan swith dekat pemuatr CD tidak normal,kalau di test pakai avometer seperti ada hambatanya,setelah diganti swithnya, tape kembali normal..

Selengkapnya

TV LCD SHARP AQUOS TIDAK MAU START

Gejala kerusakannya kalau sudah strat trus dimatikkan beberapa menit,tidak mau start lagi,semua lampu indikator mati,setelah saya cek semua tegangan ternyata di temukan IC regulator ke chipset yang seharusnya 3,3 volt ternyata cuma ada 1,5 volt,setelah penggantian IC tersebuat alhammdullilah TV sudah normal kembali.

Demikian ulasan singkat dari saya,semoga bermanfaat.

Selengkapnya

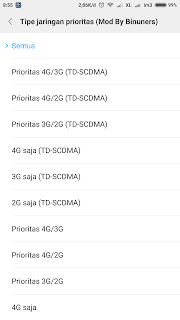

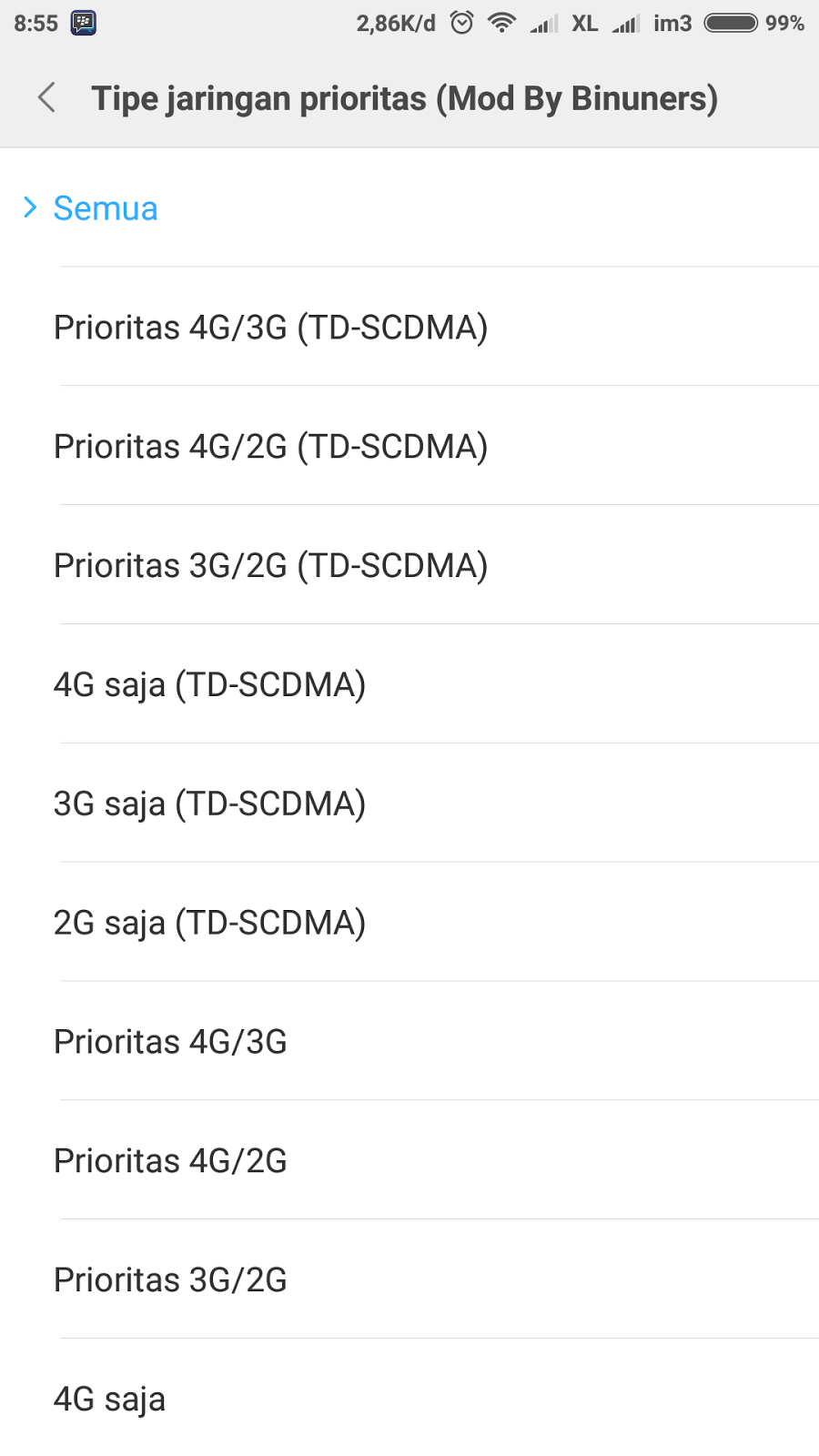

Fix 4G TWRP dan Root redmi note 3 pro aka kenzo

Fix 4G TWRP dan Root redmi note 3 pro aka kenzo

1. Flashing tahap pertama terlebih dahulu dengan rom  7.3.7.0 yang belum di replace dengan emmc_appsboot_UBL2,jangan lupa cek list clean all pada tab miflashnya,setelah flashing selesai lakukan setting di hp dengan usb debuging dan OEM Unlock di aktifkan dan copykan file “Patch Mod Teleservice FIX 4G MIUI8 Lollipop”dan super su yang ada di folder jamu ke hp,setelah itu matikan hp lanjutkan falshing tahap kedua.
2. Flashing tahap kedua copykan file “emmc_appsboot_UBL2”ke frimware 7.3.7.0 tadi,jangan lupa ceklist save user data pada tab mifilash,lalau flash seperti biasa,setelah flashing selesai jangan dihidupkan dulu hpnya,langsung masuk mode fastboot,setelah itu buka file “Root Folder+TWRP”klik root dan ikuti perintah yang ada di CMD tersebut,dan akan masuk ke mode twrp,lalau instal file fix 4g dan super su nya,kemudian pilih restart system,hp akan botting normal.
3. Cara  ini bisa diterapkan pada versi 8.1.1.0 dan versi miui 8 lainnya,dengan step by step seperti diatas.
4. Flashing selesai,saya sudah coba sendiri dan work 100%.

Frimware  Fastbootnya (miui V 7.3.7.0 Global Stabil)

Jamu TWRP,Root,emmc_appsboot_UBL2 dan fix 4G( jamu 4g kenzo )(ada passwordnya)

Kalau belum faham cara flashing atau cara download mode silahkan lihat DISINI

Catatan : Apabila ada file bernama modemst1 dan modemst2 di frimwarenya dihapus saja takut nanti imeinya jadi Null.

Selengkapnya

Nokia 1200 sim card tidak terbaca

Beberapa waktu yang lalu saya memperbaiki hp nokia 1200 dengan kerusakan sim card tidak terbaca,setelah mencari solusi di google saya temukan triknya dengan menjumper emif sim cardnya seperti dibawah ini.

atau seperti dibawah ini.
